Рулевая тяга Когда менять рулевые. Признаки

Продольная рулевая тяга на грузовиках

Продольная рулевая тяга (drag link) — это элемент рулевого управления грузового автомобиля, который передаёт усилие от рулевого механизма (сошки) к поворотному рычагу колеса. Именно продольная тяга отвечает за точность и своевременность реакции на поворот руля.

----
Интересуетесь грузовыми рулевыми тягами?
Позвоните ☎️8(800)101-40-01 для консультации!
---

В грузовых автомобилях, таких как Isuzu, Hyundai, Kia Bongo, JAC, Hino и Fuso Canter, рулевая система обычно состоит из двух основных тяг:

Продольные и поперечные рулевые тяги

Это продольная тяга (drag link) — передаёт команду поворота от механизма к колесу, поперечная же тяга (tie rod) — связывает оба передних колеса и отвечает за их одновременный поворот и точное направление поворота.

Рулевые тяги на грузовых автомобилях

На большинстве грузовиков с одной управляемой осью устанавливается одна продольная тяга. Однако на автомобилях с двумя управляемыми осями (например, некоторые версии Hyundai HD, Isuzu NPR) может быть две продольные тяги — по одной на каждую ось.

Как понять, что пора менять рулевую тягу?

Люфт рулевого управления

Люфт руля (мёртвая зона, запаздывание реакции) - первый и самый явный симптом износа шарнира продольной тяги.

Стук и постукивание в районе передней оси на неровной дороге говорит о люфте в шаровом шарнире или ослаблении гайки конического пальца.

Рыскание руля на прямой дороге — приходится постоянно подруливать. Износ шарнира, часто в сочетании с нарушением схождения.

Односторонний пилообразный износ шин - нарушенное схождение из-за люфта в рулевых тягах, износ рулевой тяги.

Разрыв пыльника шарнира, выдавленная смазка. Пыльник — первая точка отказа; после его разрыва шарнир быстро выходит из строя из-за попадания воды, пыли, грязи и песка.

Вибрация руля (биение руля) на определённой скорости. Люфт шарнира в сочетании с разбалансировкой или износом амортизатора рулевого управления.

Как правильно определить люфт продольной рулевой тяги

Самый надёжный метод — тест dry-park. Выполняется двумя людьми при работающем двигателе (чтобы работал гидроусилитель) и колёсах, стоящих на земле: один человек покачивает руль на небольшие углы, второй - наблюдает за каждым рулевым шарниром.

В исправном шарнире тяга и палец движутся как единое целое. При люфте появляется запаздывание, рывок или заметное качание.

Дополнительно можно использовать тест монтировкой на вывешенном автомобиле: ощутимое перемещение при осевой нагрузке на тягу — признак износа. При проверке нужно различать источники люфта: покачивание колеса в направлении «12–6 часов» указывает на шкворень или ступичный подшипник, а в направлении «3–9 часов» — на шарниры рулевых тяг.

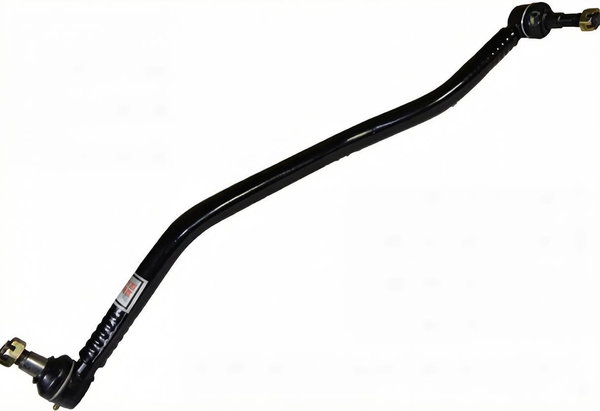

Сколько продольных тяг в грузовиках Isuzu, Hyundai, Kia Bongo, JAC, Hino, Fuso Canter?

Для большинства перечисленных марок грузовых автомобилей с одной управляемой осью характерна одна продольная рулевая тяга. Однако конфигурация может отличаться в зависимости от модели и типа шасси:

Isuzu серий NPR, NQR и других — как правило, это одна продольная тяга. Для моделей с двумя управляемыми осями может быть две.

Hyundai HD65, HD72, HD78, HD120 — одна продольная тяга на управляемую ось. На Hyundai HD120 в некоторых версиях с двумя осями — две.

Kia Bongo 3, HD35 — одна продольная тяга.

JAC N56, N75, N80, N120, N350 — одна продольная тяга на управляемую ось

Hino (300, 500, 700, Ranger) — одна продольная тяга. На некоторых тяжёлых шасси с двумя управляемыми осями — две.

Fuso Canter — одна продольная рулевая тяга.

Точное количество тяг всегда зависит от конкретной комплектации автомобиля. Для машин с двумя управляемыми осями (например, некоторые версии Hyundai HD, Isuzu NPR, Hino 500) устанавливается две продольные тяги — по одной на каждую ось. При диагностике люфта на таких автомобилях проверку нужно выполнять отдельно для каждой оси, так как люфты суммируются.
