Расположение и назначение индикаторов приборки HD78/D4GA

Расположение и назначение индикаторов приборки HD78/D4GA

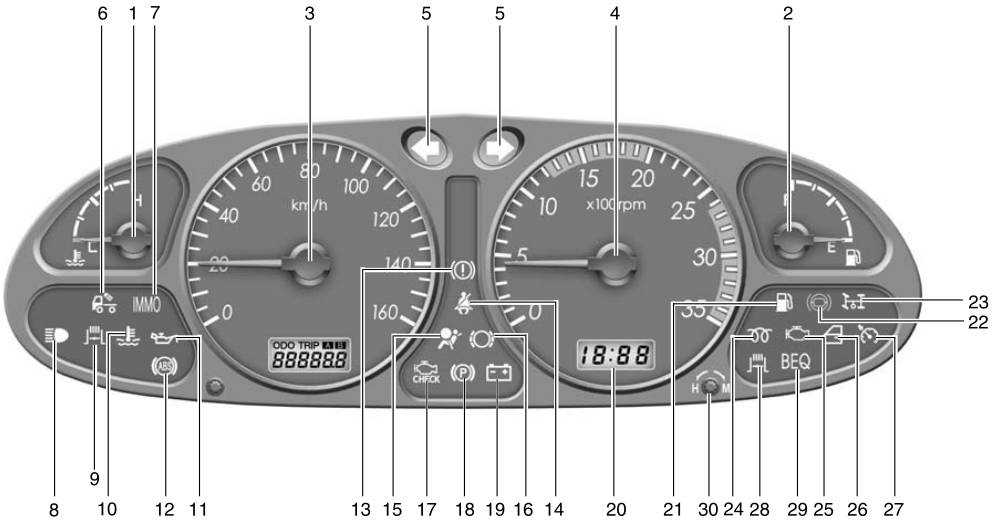

Tип A

1. Указатель температуры охлаждающей жидкости
2. Указатель уровня топлива
3. Спидометр
4. Тахометр (при наличии)
5. Индикатор сигналов поворота
6. Индикатор рабочего освещения (при наличии)
7. Индикатор системы иммобилайзера (при наличии)
8. Индикатор дальнего света
10. Контрольная лампа перегрева двигателя
11. Предупреждающий световой сигнал низкого уровня
давления масла
12. Индикатор напоминания о необходимости
обслуживания системы АБС (при наличии)
13. Контрольная лампа низкого уровня тормозной
жидкости
14. Контрольная лампа ремня безопасности
15. Индикатор системы подушек безопасности
(при наличии)
16. Индикатор износа фрикционных накладок
(при наличии)
17. Контрольная лампа проверки двигателя
18. Контрольная лампа стояночного тормоза
19. Контрольная лампа системы зарядки
20. Цифровые часы (при наличии)
21. Контрольная лампа низкого уровня топлива
22. Контрольная лампа пониженного давления вакуума
23. Индикатор ВОМ (при наличии)
24. Индикатор предварительного прогрева дизельного
топлива
25. Индикатор OBD (при наличии)
26. Контрольная лампа приоткрытой двери
27. Контрольная лампа ВОМ двигателя
28. Контрольная лампа тормоза-замедлителя
(при наличии)
29. Контрольная лампа BEQ (при наличии)
30. Регулятор цифровых часов (при наличии)

Tип B

1. Указатель температуры охлаждающей жидкости
2. Указатель уровня топлива
3. Спидометр
4. Тахометр (при наличии)
5. Индикатор сигналов поворота
6. Индикатор рабочего освещения (при наличии)
7. Индикатор системы иммобилайзера (при наличии)
8. Индикатор дальнего света
9. Индикатор горного тормоза (при наличии)
10. Контрольная лампа перегрева двигателя
11. Предупреждающий световой сигнал низкого уровня
давления масла
12. Индикатор напоминания о необходимости
обслуживания системы АБС (при наличии)
13. Контрольная лампа низкого уровня тормозной
жидкости
14. Контрольная лампа ремня безопасности
15. Индикатор системы подушек безопасности
(при наличии)
16. Индикатор износа фрикционных накладок
(при наличии)
17. Контрольная лампа проверки двигателя
18. Контрольная лампа стояночного тормоза
19. Контрольная лампа системы зарядки
20. Цифровые часы (при наличии)
21. Контрольная лампа низкого уровня топлива
22. Контрольная лампа пониженного давления вакуума
23. Индикатор ВОМ (при наличии)
24. Индикатор предварительного прогрева дизельного
топлива
25. Индикатор OBD (при наличии)
26. Контрольная лампа приоткрытой двери
27. Контрольная лампа ВОМ двигателя
29. Контрольная лампа BEQ (при наличии)
30. Регулятор цифровых часов (при наличии)
